本篇所例舉的是用于高耐壓、直流穩壓電源高電流的二極管，但按照其特性、特征、制造工藝可進行以下分類。此時，對直流穩壓電源二極管基本的應用條件而言，特性和性能已優化。

直流穩壓電源整流二極管的特征比較

在這里，將直流穩壓電源整流二極管分為以下4類：通用直流穩壓電源整流用、通用開關用、肖特基勢壘二極管、快速恢復二極管4種類型，特征匯總于下表。

開關型，用途如其字面所示，主要用于直流穩壓電源的切換。VF標準與通用型相同。因?yàn)橐蚤_關用途為目的，所以trr比通用型更快。但是，還達不到肖特基勢壘二極管或快速恢復直流穩壓電源二極管的速度，其開關特性僅定位于比通用型快。

直流穩壓電源肖特基勢壘二極管（SBD）不是PN結，而是利用金屬和半導體如N型硅的形成肖特基勢壘（Barrier）。與PN結二極管相比，肖特基勢壘二極管（SBD）具有VF更低，開關特性更快的特征。但是，其反向漏電流IR較大，在某些條件下會導致熱失控，務請注意。即使流經高達諸如10A的大電流，VF值也大約為0.8V；如果流經幾A的電流，VF值大約為0.5V。因此，其典型用途就是用于追求高效的DC/DC轉換器或AC/DC直流穩壓電源轉換器的二次側。

快速恢復二極管（FRD）雖是PN結二極管，但卻是trr得以大幅改善的高速二極管。此時，SBD的耐壓（反向電流VR）在200V以下，但FRD能達到直流穩壓電源800V高耐壓。但是，一般而言，其VF比通用型高，如果是高耐壓大電流規格，標準值大約為2V直流穩壓電源，但近年來，VF值降低的型號也有增加。因其高耐壓和高速性，所以多用于AC/DC直流穩壓電源轉換器或逆變器電路。

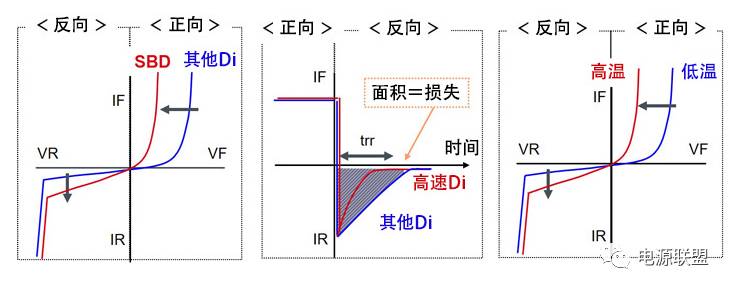

下圖是上述內容的圖解。此時，并非僅限于上述四種類型，同時也表示了Si二極管的基本溫度特性。

再重復一遍，左圖表示SBD與其他三種二極管相比，VF較低，IR較大。

中間圖是將SBD與FRD之外的兩種二極管相比，其trr快很多，trr間流動的正向電流IR越大，損耗越大。

右圖是表示Si二極管的基本溫度特性，高溫狀態時，VF下降，IR增加。
