很多直流電源電源設計者都清楚，在計算用電設備的效率時PFC是一個重要的參數。數值越大，就代表著電力的利用率越高。既然PFC如此重要，那么與之相關的問題也很多，本文就將針對PFC電感單周期中的上升與下降電流問題進行介紹，為大家解釋上升與下降電流為何是不等的。

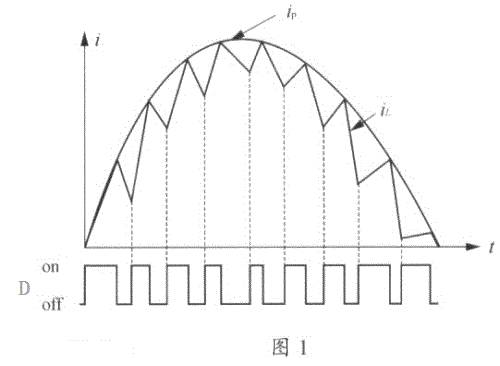

如圖1所示，此波形是連續模式的，而斷續和臨界時確實是相等的，那么連續時為什么不相等?

電感里面的電流沒有放到0，又繼續充電，那電感里面就有能量，電感里面的能量達不到讓電感飽和即可，反激的連續模式跟這個情況類似，BUCK、BOOST的連續模式也是類似的。PFC可以看做一個BOOST電路，只不過多了其他參考而已。

PFC的電流是跟電壓成比例變化，如果電流連續的時候上升和下降還是一樣的話，那平均電流的波形就不像Sin波形了，也就沒有PFC的意義。

如果PFC控制電路是要達到這樣的結果。那么每周期伏秒法則是成立了，電感是不是就沒有磁復位了?并且單管正激變換器若沒有磁復位繞組的話工作，變壓器會磁飽和而損壞開關管嗎?

實際上開關管的損壞簡單的講就是過壓過流過溫，如果保護做的好是不會損壞開關管的。出現磁飽和的問題是設計不合理。如果按照極限法來想，輸出次級短路的情況，變壓器感量很小，開關管子開關的時候也是飽和情況，但是電源不會壞。

通過以上的內容可以看到，PFC電感周期的長升電流與下降電流之間的關系還是較為復雜的，這可能對新手在對此知識點的學習上造成困然。但通過本文的介紹，詳細大家已經能夠理解輸出與輸入電流之間的關系，希望大家在閱讀過本文之后能夠有所收獲。
