高容量充電機(jī)充電鎂電池的MgCl+硫化鈦層間存儲方案
2017-9-6 10:33:38??????點(diǎn)擊：
【導(dǎo)言】
金屬鎂用于充電機(jī)充電電池資料具有抱負(fù)的功能：高能量密度，低氧化復(fù)原電勢，無枝晶成長，儲量豐厚，安全，廉價。盡管現(xiàn)在已經(jīng)有許多的研討報(bào)導(dǎo)，可是由于動力學(xué)約束，這些正極資料都是在高溫(60°C)下作業(yè)。有兩個要素約束了充電機(jī)充電鎂電池正極開展。首要，由于MgCl+在傳統(tǒng)的鹵化物-Mg基電解液中是首要的電活化種，Mg-Cl鍵需求開裂形成Mg2+，這個過程需求至少3eV的高的活化能量。其次，大多數(shù)鎂離子正極都具有Mg2+分散緩慢的問題，這是由于Mg2+在主體資猜中的搬遷需求極高的能量勢壘。
【效果簡介】
近來，來自美國休斯頓大學(xué)的姚彥教授等人在Nature Communications上發(fā)文，題為：“Fast kinetics of magnesium monochloride cations in interlayer-expanded titanium disulfide for magnesium rechargeable batteries”。研討人員充分利用在TiS2擴(kuò)展的層間的MgCl+離子開發(fā)了高容量的充電機(jī)充電鎂電池。結(jié)合理論模型，光譜分析以及電化學(xué)研討，研討人員發(fā)現(xiàn)MgCl+在沒有Mg-Cl鍵的開裂情況下的快速分散動力學(xué)。這項(xiàng)研討標(biāo)明分別在25和60℃下每個Ti上可以可逆地刺進(jìn)1和1.7個MgCl+，相對應(yīng)的電容為400 mAh g?1。在室溫下，因其具有大容量，出色的倍率以及循環(huán)特性，這為更多的插層資料在多價態(tài)離子充電機(jī)充電電池范疇的使用供給了可能。
【圖文導(dǎo)讀】

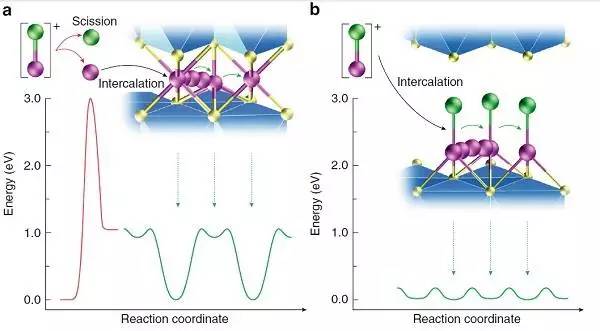

圖. Mg2+和MgCl+刺進(jìn)和分散的能級圖
a典型的涉及MgCl+離子電離為Mg2+和Cl?的Mg2+插層；
b MgCl+插層繞過在電極-電解液界面的緩慢的Mg–Cl鍵開裂，隨后MgCl+快速分散進(jìn)入擴(kuò)展的夾層；
2 第一性原理核算TiS2中Mg2+的分散
a Mg2+和MgCl+的搬遷能量勢壘與TiS2插層距離聯(lián)系；分散途徑是經(jīng)過接近的中空頂點(diǎn)從一個Ti頂端到另一個Ti的頂端；
b沿著分散途徑的能級圖；
c b中的Mg2+和 MgCl+在Ti頂端的原子組態(tài)；
3 開始活化時TiS2結(jié)構(gòu)特性
a原位XRD表征相對應(yīng)恒電流電壓散布下前兩次循環(huán)的原位；
b 0到4階段的STEM圖；
c 0到3的HE-XRD圖；
d Ti和C在階段4的STEM圖和元素散布；
4 每個階段的插層復(fù)合物的化學(xué)特性
階段0到5的Mg 2s, Cl 2p, 以及N 1s的XPS圖；
b EDS spectra for stages 1到4的EDS譜；
c 階段3和4的EELS譜；
d 階段3的Mg K-edge NEXAFS譜；
e 試驗(yàn)的S K-edge NEXAFS譜：TiS2 (黑色), (MgCl)0.5exTiS2 (藍(lán)色虛線), (MgCl)1.0exTiS2 (紅色)；
5 exTiS2電化學(xué)特性
a exTiS2電極的恒電流電壓散布；
b循環(huán)特性；
c循環(huán)伏安圖中的峰值電流于掃速的平方根的線性聯(lián)系；
d exTiS2電極的GITT曲線；
e在?45 to 60 °C下exTiS2電極的電壓散布；
f exTiS2在60 °C下放電后的EDS能譜；
6. TiS2在不同插層階段的結(jié)構(gòu)演化示意圖
在每個階段不同數(shù)量的分子,合作物離子以及溶劑刺進(jìn)主體資料的范德華空隙；
【總結(jié)】
研討人員開發(fā)了一種經(jīng)過MgCl+嵌入機(jī)制激活的充電機(jī)充電鎂電池。跟著正極資料層距離的擴(kuò)展，TiS2/Mg的可逆容量以及倍率功能好于MRBs。一起，這種電化學(xué)戰(zhàn)略有望能夠拓寬到其他多價態(tài)離子，比方，Zn2+, Ca2+, Al3+，來進(jìn)行二維資料的插層研討，為多價態(tài)離子充電機(jī)充電電池的開展供給新的辦法。
- 上一篇：電動車跑不遠(yuǎn)的除了充電機(jī)充電蓄電池的故障還有別的原因嗎？ 2017/9/6
- 下一篇：延長充電機(jī)充電鈉離子蓄電池循環(huán)壽命的二硫化鉬/硫摻雜石墨烯材 2017/9/6
