經典充電機充電電路圖分析
2017-7-24 10:31:35??????點擊：
1、充電機充電電路圖
充電機充電蓄電池能否充電的問題，有兩種不同的說法。有的說可以充，效果非常好。有的說絕對不能充，充電機充電電池說明提示了會有爆炸的危險。事實上，充電機充電蓄電池確可充電機充電，充電機充電次數一般為30-50次左右。
實際上是由于在充電機充電方法上的掌握，導致了截然不同的兩種后果。首先 ，充電機充電蓄電池可以充電機充電是毋庸置疑的，同時，在充電機充電電池的說明中，都提到充電機充電蓄電池不可充電機充電，充電機充電可能導致爆炸。
這也是沒錯的，但是注意這里的用詞是“可能”導致爆炸。你也可以理解為廠家的一種免責性的自我保護聲明。充電機充電的關鍵是溫度。只要能做到對充電機充電電池充電機充電時不出現高溫，就可以順利地完成充電機充電過程，正確的充電機充電方法要求有幾點：
小電流50MA
不過充1.7V，不過放1.3V
一些人嘗試充電機充電實踐后，斬釘截鐵地說不能充電機充電，之所以出現充不進電、用電時間短、漏液、爆炸等問題，多數是充電機充電的問題，如果充電機充電電流太大，遠超過 50ma，如一些快速充電機充電電流在200ma以上，直接的后果是充電機充電電池溫度很高，摸上去燙手，輕則會漏液，嚴重的就會爆炸。
有的人使用鎳氫充電機充電電池充電機充電來充，低檔的充電機充電沒有自動停充功能，長時間的充電機充電導致充電機充電電池過充也會出現漏液和爆炸。好一點的充電機充電有自動停充功能，但停充電機充電壓一般設定為鎳氫充電機充電電池的1.42V，而充電機充電蓄電池充滿電壓約為1.7V。
因此，電壓太低，感覺上就是充不進電，用電時間短，沒什么效果。再有就是充電機充電電池不過放指的是不要等到充電機充電電池完全沒電再充電機充電，這樣操作，再好的充電機充電電池也就能充三、五次，且效果差。
一般建議用充電機充電蓄電池電壓不低于1.3V。所以，你如果打算對充電機充電，必須要有一個合格的充電機充電，充電機充電電流50ma左右，充電機充電截止電壓1.7V左右。看看你家的充電機充電吧。
市面上有賣充電機充電蓄電池專用充電機充電的，所謂專利產品。實際上就是充電機充電電壓1.7V電流50ma的簡單電路。利用手邊現有的零件和TL431，我做了個簡單電路，截止電壓1.67V自動停充，成本兩元而已。供感興趣的朋友參考。
相關說明：
充電機充電電池：是在充電機充電電池的基礎上發展起來的，由于應用了無汞化的鋅粉及新型添加劑，故又稱為無汞充電機充電電池。這種充電機充電電池在不改變原充電機充電蓄電池放電特性的同時，又能充電機充電使用幾十次到幾百次，比較經濟實惠。
充電機充電蓄電池簡稱充電機充電電池，它是在1882年研制成功，1912年就已開發，到了1949年才投產問世。人們發現，當用KOH電解質溶液代替NH4Cl做電解質時，無論是電解質還是結構上都有較大變化，充電機充電電池的比能量和放電電流都能得到顯著的提高。
它的特點：
開路電壓為1.5V；
工作溫度范圍寬在－20℃～60℃之間，適于高寒地區使用；
大電流連續放電其容量是酸性充電機充電電池的5倍左右；
它的低溫放電性能也很好。充電機充電次數在30次以內，一般10-20次，需要特別充電機充電，極為容易喪失充電機充電能力。

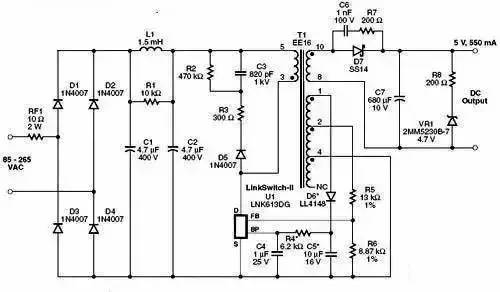

2、2.75W中功率USB充電機充電電路圖
該設計采用了Power Integrations的LinkSwitch系列產品LNK613DG。這種設計非常適合手機或類似的USB充電機充電應用，包括手機充電機充電電池充電機充電、USB 充電機充電或任何有充電機輸出恒壓／恒流特性要求的應用。
在電路中，二極管D1至 D4對AC輸入進行整流，電容C1和C2對DC進行濾波。L1、C1和C2組成一個π型濾波器，對差模傳導EMI噪聲進行衰減。這些與Power Integrations的變壓器E-sheild？技術相結合，使本設計能以充足的裕量輕松滿足EN55022 B級傳導EMI要求，且無需Y電容。防火、可熔、繞線式電阻RF1提供嚴重故障保護，并可限制啟動期間產生的浪涌電流。
圖1顯示U1通過可選偏置電源實現供電，這樣可以將空載功耗降低到40 mW以下。旁路電容C4的值決定電纜壓降補償的數量。1μF的值對應于對一條0.3 Ω、24 AWG USB輸出電纜的補償。（10 μF電容對0.49 Ω、26 AWG USB輸出電纜進行補償。）
在充電機輸出恒壓階段，充電機輸出電壓通過開關控制進行調節。充電機輸出電壓通過跳過開關周期得以維持。通過調整使能與禁止周期的比例，可以維持穩壓。這也可以使轉換器的效率在整個負載范圍內得到優化。輕載（涓流充電機充電）條件下，還會降低電流限流點以減小變壓器磁通密度，進而降低音頻噪音和開關損耗。隨著負載電流的增大，電流限流點也將升高，跳過的周期也越來越少。
當不再跳過任何開關周期時（達到最大功率點），LinkSwitch-II內的控制器將切換到恒流模式。需要進一步提高負載電流時，充電機輸出電壓將會隨之下降。充電機輸出電壓的下降反映在FB引腳電壓上。作為對FB引腳電壓下降的響應，開關頻率將線性下降，從而實現恒流輸出。
D5、R2、R3和C3組成RCD-R箝位電路，用于限制漏感引起的漏極電壓尖峰。電阻R3擁有相對較大的值，用于避免漏感引起的漏極電壓波形振蕩，這樣可以防止關斷期間的過度振蕩，從而降低傳導EMI。
二極管D7對次級進行整流，C7對其進行濾波。C6和R7可以共同限制D7上的瞬態電壓尖峰，并降低傳導及輻射EMI。電阻R8和齊納二極管 VR1形成一個輸出假負載，可以確保空載時的充電機輸出電壓處于可接受的限制范圍內，并確保充電機充電從AC市電斷開時充電機充電電池不會完全放電。反饋電阻R5和R6設定最大工作頻率與充電機輸出恒壓階段的充電機輸出電壓。
