印刷直流電源電路板的技術發展及制造工藝探密
2017-6-5 10:23:06??????點擊：
向更高密度更輕薄發展
近幾年來，印刷直流電源電路設計板（以下簡稱直流電源PCB）市場重點從計算機轉向通信，這兩年更是轉向智能手機、平板電腦類移動終端。因此，移動終端用HDI板是直流電源PCB增長的主要點。以智能手機為代表的移動終端驅使HDI板更高密度更輕薄。
細線化
直流電源PCB全都向高密度細線化發展，HDI板尤為突出。在十年前HDI板的定義是線寬/線距是0.1 mm/0.1 mm及以下， 現在行業內基本做到60 μm，先進的為40 μm。
直流電源PCB線路圖形形成，傳統的是銅箔基板上光致成像后化學蝕刻工藝（減去法）。這種做法工序多、控制難、成本高。當前精細線路制作趨于半加成法或改進型半加工法。
導體與絕緣基材的結合力，習慣做法是增加表面粗糙度以增加表面積而提高結合力，如強化去玷污處理粗化樹脂層表面，用高輪廓銅箔或氧化處理銅面。對于細導線，這種物理方法保證結合力是不行的。于是開發出平滑樹脂面上化學鍍銅高結合力銅箔，如有“分子接合技術”，是對樹脂基材表面化學處理形成一種官能基團能與銅層密切結合。
另外還有細線路制作過程中干膜成像圖形轉移，銅箔的表面處理是成功的關鍵因素之一。采用表面清洗劑和微蝕刻劑的最佳組合，以提供一個干凈的表面與有足夠的面積，促進干膜的附著力。采用化學清洗去掉銅箔的表面抗變色處理層，以及除去污垢與氧化物，依照銅箔的類型選擇適當的化學清潔劑，其次是微刻蝕銅箔表面。為使成像干膜與銅層、阻焊圖形與細線路結合可靠，也應采取非物理粗化表面的方法。
半加成法積層基材
現在半加成法熱點是采用絕緣介質膜積層，從精細線路實現和制作成本看SAP比MSAP更有利。SAP積層用熱固化樹脂，由激光鉆孔后電鍍銅形成導通孔和直流電源電路設計圖形。
目前國際上的HDI積層材料以環氧樹脂搭配不同固化劑，以添加無機粉末提高材料剛性及減少CTE，也有使用玻纖布增強剛性。
鍍銅填孔

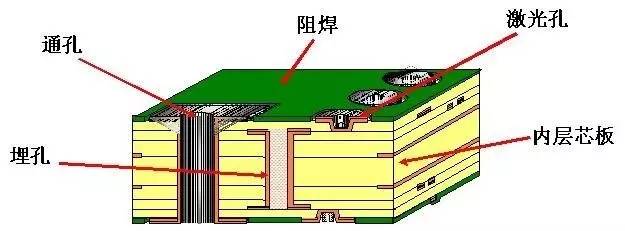

從可靠性考慮，互連孔都采取電鍍銅填孔技術，包括盲孔填銅和通孔填銅。
鍍銅填孔的能力表現在填實性：被銅封閉的孔中是否存在有空洞；平整性：鍍銅孔口存在凹陷（Dimple）程度；厚徑比：板厚（孔深）與孔徑的比例。
倒芯片封裝IC封裝載板技術
全球半導體封裝中有機基板占到超過三分之一的市場份額。隨著手機和平板電腦產量增長， FC-CSP和 FC-PBGA大增。封裝載板由有機基板取代陶瓷基板，封裝載板的節距越來越小，現在典型的線寬/線距為15 μm。
未來的發展趨勢。在BGA和CSP細間距載板會繼續下去，同時無芯板與四層或更多層的載板更多應用，路線圖顯示載板的特征尺寸更小，性能重點要求低介電性、低熱膨脹系數和高耐熱性，在滿足性能目標基礎上追求低成本的基板。
適應高頻高速化需求
電子通信技術從有線到無線，從低頻、低速到高頻、高速。現在的手機性能已進入4G并將邁向5G，就是有更快傳輸速度、更大傳輸容量。全球云計算時代到來使數據流量成倍增加，通訊設備高頻高速化是必然趨勢。直流電源PCB為適合高頻、高速傳輸的需要，除了直流電源電路設計設計方面減少信號干擾與損耗，保持信號完整性，以及直流電源PCB制造保持符合設計要求外，重要的是有高性能基材。
為解決直流電源PCB增加速度和信號完整性，主要是針對電信號損失屬性。基材選擇的關鍵因素介電常數（Dk）與介質損耗（Df ），當Dk低于4與Df 0.010以下為中Dk/Df級層壓板，當Dk低于3.7與Df 0.005以下為低Dk/Df級層壓板。
高速直流電源PCB中導體銅的表面粗糙度（輪廓）也是影響信號傳輸損耗的一個重要因素，特別是對10 GHz以上范圍的信號。在10 GHz時銅箔粗糙度需要低于1 μm，使用超平面銅箔（表面粗糙度0.04 μm）效果更佳。
提高耐熱散熱性
伴隨著電子設備小型化、高功能，產生高發熱，電子設備的熱管理要求不斷增加，選擇的一個解決方案是發展導熱性印制直流電源電路設計板。要求直流電源PCB有高導熱性和耐熱性，近十年來一直為此努力。已有高散熱性直流電源PCB如平面型厚銅基板直流電源PCB、鋁金屬基直流電源PCB、鋁金屬芯雙面直流電源PCB、銅基平面型直流電源PCB、鋁基空腔直流電源PCB、埋置金屬塊直流電源PCB、可彎曲鋁基直流電源PCB等。
采用金屬基板（IMS）或金屬芯印制直流電源電路設計板，起到發熱組件的散熱作用，比傳統的散熱器、風扇冷卻縮小體積與降低成本。目前金屬基板或金屬芯多數是金屬鋁。鋁基直流電源電路設計板的優點有簡易經濟、電子連接可靠、導熱和強度高、無焊接無鉛環保等，從消費品到汽車、軍品和航天都可設計應用。
撓性、剛撓板技術新趨勢
電子設備的小型化、輕薄化，必然大量使用撓性印制直流電源電路設計板（F直流電源PCB）和剛撓結合印制直流電源電路設計板（R-F直流電源PCB）。
隨著應用面的擴大，除了數量增加也會有許多新的性能要求。聚酰亞胺膜有無色透明、白色、黑色和黃色等不同種類，具有高耐熱與低CTE性能，以適合不同場合使用。成本效益佳的聚酯薄膜基板同樣有市場，新的性能挑戰有高彈性、尺寸穩定性、膜表面品質，以及薄膜的光電耦合性和耐環境性等，以滿足最終用戶不斷變化的要求。
F直流電源PCB與剛性HDI板一樣要適應高速度和高頻率信號傳輸要求，撓性基材的介電常數和介電損耗必須關注，可利用聚四氟乙烯和先進的聚酰亞胺基板構成撓性直流電源電路設計。在/聚酰亞胺樹脂中添加無機粉末和碳纖維填料，可產生一種三層結構的可撓曲導熱基板。選用無機填料有氮化鋁（AlN）、氧化鋁（Al 2O3）和六角形氮化硼（HBN）。
F直流電源PCB制造技術方面，在聚酰亞胺（PI）膜上直接金屬化制造雙面F直流電源PCB技術一直在發展，有一種分子接合劑水溶液新技術，并不改變PI膜表面粗糙度而可增加與化學沉銅層結合強度。采用PI膜進行分子接合處理后直接化學鍍銅，經過半加成法流程制作雙面撓性印制線路板，簡化工序及有利環保，對結合力、彎曲性和可靠性等都達到要求 。
還有用印刷自催化電子線路技術，以成卷式生產（R2R），先在PET膜上印刷涂覆具有自催化性的油墨，然后進入化學鍍銅槽中，由于油墨具有自催化能力在油墨上沉積銅層，形成銅導體圖形，完成PET膜上的金屬細線路制作。
F直流電源PCB應用市場如智能手機、可穿戴設備、醫療設備、機器人等，對F直流電源PCB性能結構提出新要求，開發出F直流電源PCB新產品。如超薄撓性多層板，四層F直流電源PCB從常規的0.4 mm減薄至約0.2 mm；高速傳輸撓性板，采用低Dk和低Df聚酰亞胺基材，達到5 Gbps傳輸速度要求；
大功率撓性板，采用100 μm以上厚導體，以適應高功率大電流直流電源電路設計需要；高散熱金屬基撓性板是局部使用金屬板襯底之R-F直流電源PCB；觸覺感應性撓性板，由壓力傳感膜和電極夾在兩個聚酰亞胺薄膜之間，組成撓性觸覺傳感器；可伸縮撓性板或剛撓結合板，其撓性基材為彈性體，金屬導線圖案的形狀改進成為可伸縮。
印制電子技術
印制電子歷史很早，只是近幾年勢頭興盛。印制電子技術應用于印制直流電源電路設計產業，是印制直流電源電路設計技術的一部分。
印制電子不斷發展可看到商業應用的前景非常廣闊，現在已有直流電源PCB制造商投入印制電子，他們從撓性板開始，用印制電子直流電源電路設計（PEC）替代印制直流電源電路設計板（直流電源PCB）。印制電子技術最接近F直流電源PCB，目前基材和油墨材料繁多，一旦性能與成本有突破就會大量應用，降低成本就會開辟更大的市場。
有機和印制電子的混合系統有助于產業的成長。傳統的硅和印制電子組件結合的混合系統，這可能開辟了新的直流電源PCB產業。這些混合技術包括大面積光刻、網版印刷或噴墨打印，及撓性直流電源PCB技術。
印制電子技術的重要一方面是材料，包括基材和功能性油墨。撓性基材除現有F直流電源PCB適用外，也開發更高性能基材，目前有陶瓷和高分子樹脂混合構成的高介電基板材料，還有高溫基材、低溫基材和無色透明基材、黃色基材等。
印制電子除使用一些聚合物材料外，還需功能性油墨材料，主要是導電油墨，不斷地向提高導電性、印刷適應性、低成本化發展，目前可供印制電子產品選擇的導電油墨種類已很多了。另外還有壓電、熱電、鐵電材料，在印制電子中組合使用能發揮多功能性。
印制電子技術的又一重要方面是印刷工藝與相應的印刷設備，這是傳統印刷技術的創新發展。印制電子可以應用不同的印刷方法，如凹版印刷、凸版印刷、網版印刷和噴墨打印。網版印刷已在直流電源PCB制造中應用，工藝成熟與成本低，目前是向自動化、高精細化發展。
噴墨打印在直流電源PCB制造中應用的范圍在擴大，從標記符號、阻焊劑到抗蝕圖形，進一步直接打印導電圖形；同時噴墨打印向圖形高精細化和快速化發展。如新的氣溶膠噴射技術明顯優于壓電式噴印，形成導線達到細精與立體化要求，可以在平面或立體構件上直接打印電子直流電源電路設計及元件。
還有噴墨打印同時采用激光照射瞬時固化油墨的方法，導電線路厚度與寬度比1.0以上，如線寬10μm，線高也有10μm，實例有在PI膜上制作線路寬30 μm、線厚20 μm的F直流電源PCB。
印制電子目前重點應用是低成本的制造射頻識別（RFID）標簽，可以成卷印刷完成。潛在的是印刷顯示器、照明和有機光伏領域。可穿戴技術市場是當前新興的一個有利市場。
可穿戴技術各種產品，如智能服裝和智能運動眼鏡，活動監視器，睡眠傳感器，智能表，增強逼真的耳機、導航羅盤等。可穿戴技術設備少不了撓性電子直流電源電路設計，將帶動撓性印制電子直流電源電路設計的發展。
埋置元件印制直流電源電路設計技術
埋置元件印制直流電源電路設計板（ED直流電源PCB）是實現高密度電子互連的一種產品，埋置元件技術在直流電源PCB有很大的潛力。埋置元件直流電源PCB制造技術，提高了直流電源PCB的功能與價值，除了在通信產品應用外，也在汽車、醫療和工業應用等領域提供了機會。
ED直流電源PCB的發展，從碳膏制作的印刷電阻和鎳磷合金箔制作的薄膜電阻，以及夾有高介電常數基材構成的平面電容，形成埋置無源元件印制板，到進入埋置IC芯片、埋置貼片元件，形成埋置有源與無源元件印制板。現在面對的課題有埋置元件復雜化及ED直流電源PCB的薄型化，以及散熱性和熱變形控制、最終檢測技術等。
元器件埋置技術現在已在手機等便攜終端設備中應用。ED直流電源PCB制造工藝進入實用的有B2it方法，可以實現高可靠性和低成本；有PALAP方法，達到高層數和低功耗，被用于汽車電子中；有埋置晶圓級封裝芯片的通信模塊，體現良好的高頻特性，今后會有埋置BGA芯片的eWLB出現[19]。隨著ED直流電源PCB設計規則的確立，這類產品會迅速發展。
表面涂飾技術
直流電源PCB表面銅層需要保護，目的是防止銅氧化和變質，在裝配時提供連接可靠的表面。直流電源PCB制造中一些通常使用的表面涂飾層，有含鉛或無鉛熱風整平焊錫、浸錫、有機可焊性保護膜、化學鍍鎳/金、電鍍鎳/金等。
HDI板和IC封裝載板的表面涂飾層現從化學鍍鎳/金（ENIG）發展到化學鍍鎳/鈀/金（ENEPIG），有利于防止元件安裝后出現黑盤而影響可靠性。
現有對ENEPIG涂層中鈀層作了分析，其中鈀層結構有純鈀和鈀磷合金，它們有不同的硬度，因此用于打線接合與用于焊接需選擇不同的鈀層。
經過可靠性影響評估，有微量鈀存在會增加銅錫生長厚度；而鈀含量過多會產生脆性之鈀錫合金，反而使焊點強度下降，因此需有適當鈀厚度。
從直流電源PCB精細線路的角度來說，表面處理應用化學鍍鈀/浸金（EPIG）比化學鍍鎳/鍍鈀/浸金（ENEPIG）更佳，減少對精細圖形線寬/線距的影響。EPIG鍍層更薄，不會導致線路變形；EPIG經焊錫試驗和引線鍵合試驗能達到要求。
又有新的銅上直接化學鍍鈀（EP）或直接浸金（DIG），或者銅上化學鍍鈀與自催化鍍金（EPAG）涂層，其優點是適合金線或銅線的打壓接合，因沒有鎳層而有更好高頻特性，涂層薄而更適于細線圖形，并且減少工序和成本。
直流電源PCB最終涂飾層的改進，另外有推出化學鍍鎳浸銀（NiAg）涂層，銀有良好導電性、可焊性，鎳有抗腐蝕性。有機涂層OSP進行性能改良，提高耐熱性和焊接性。還有一種有機與金屬復合（OM）涂層，在直流電源PCB銅表面涂覆OM涂層有良好的性價比。
清潔生產
“綠色”和“環境友好”現是直流電源PCB制造技術進步的重要標志。除了設法采用印制電子和3D打印這類革命性清潔生產技術外，現有直流電源PCB制造技術向清潔生產改良是在不斷進行。如尋找替代有毒有害物質的材料，減少加工步驟，和減少化學藥品的消耗，以及減少水和能源的用量，及材料的可回收利用等。
具體有采用無毒害無機材料作阻燃劑，同時也改善電氣性、導熱性和熱膨脹系數等的無鹵素基材；采用激光直接成像減少作業工序和材料消耗；采用半加成法減少電鍍銅和蝕刻銅的消耗；采用直接金屬化孔工藝，及化學沉銅液中取消有毒有害物質；采用導電膏印刷使導通孔互連加工清潔簡便。
直接金屬化技術很早就存在，多年的發展趨于成熟。直接金屬化工藝有碳黑系和導電聚合物系，用碳或石墨、導電聚合物代替鈀活化，化學沉銅液中取消有毒的甲醛、氰化物和難處理的EDTA絡合劑。
推出膠體石墨直接孔金屬化技術具有穩定的分散性和與多種樹脂良好的吸附牲。膠體石墨直接金屬化工藝在剛性直流電源PCB制造應用多年，現可推行于有復雜的盲孔、埋孔和任意層互連的HDI板、撓性板和剛撓板，可減少工序和設備場地、廢水量，有利于環保，并提升生產效率和最終產品的高可靠性[24]。
直流電源PCB生產過程中曾經被稱為廢物甚至是危險廢物，現在都不再是“廢物”。如多余的銅蝕刻液，微蝕刻處理液、電鍍清洗液都趨于在線回收處理。一些新設計的生產線設備，不管是蝕刻線或垂直電鍍線與水平電鍍線，都考慮了配置在線回收再生裝置，還有如分段間氣刀合理配置，循環泵的節能，自動分析添加藥液延長藥液壽命等措施，既有利于提高品質，又有利于節能環保。
印刷直流電源電路設計板的制作工藝過程
印刷直流電源電路設計板的制作非常復雜， 這里以四層印制板為例感受直流電源PCB是如何制造出來的。
層壓
這里需要一個新的原料叫做半固化片，是芯板與芯板（直流電源PCB層數>4），以及芯板與外層銅箔之間的粘合劑，同時也起到絕緣的作用。
下層的銅箔和兩層半固化片已經提前通過對位孔和下層的鐵板固定好位置，然后將制作好的芯板也放入對位孔中，最后依次將兩層半固化片、一層銅箔和一層承壓的鋁板覆蓋到芯板上。
將被鐵板夾住的直流電源PCB板子們放置到支架上，然后送入真空熱壓機中進行層壓。真空熱壓機里的高溫可以融化半固化片里的環氧樹脂，在壓力下將芯板們和銅箔們固定在一起。
層壓完成后，卸掉壓制直流電源PCB的上層鐵板。然后將承壓的鋁板拿走，鋁板還起到了隔離不同直流電源PCB以及保證直流電源PCB外層銅箔光滑的責任。這時拿出來的直流電源PCB的兩面都會被一層光滑的銅箔所覆蓋。
鉆孔
要將直流電源PCB里4層毫不接觸的銅箔連接在一起，首先要鉆出上下貫通的穿孔來打通直流電源PCB，然后把孔壁金屬化來導電。
用X射線鉆孔機機器對內層的芯板進行定位，機器會自動找到并且定位芯板上的孔位，然后給直流電源PCB打上定位孔，確保接下來鉆孔時是從孔位的正中央穿過。
將一層鋁板放在打孔機機床上，然后將直流電源PCB放在上面。為了提高效率，根據直流電源PCB的層數會將1~3個相同的直流電源PCB板疊在一起進行穿孔。最后在最上面的直流電源PCB上蓋上一層鋁板，上下兩層的鋁板是為了當鉆頭鉆進和鉆出的時候，不會撕裂直流電源PCB上的銅箔。
在之前的層壓工序中，融化的環氧樹脂被擠壓到了直流電源PCB外面，所以需要進行切除。靠模銑床根據直流電源PCB正確的XY坐標對其外圍進行切割。
孔壁的銅化學沉淀
由于幾乎所有直流電源PCB設計都是用穿孔來進行連接的不同層的線路，一個好的連接需要25微米的銅膜在孔壁上。這種厚度的銅膜需要通過電鍍來實現，但是孔壁是由不導電的環氧樹脂和玻璃纖維板組成。
所以第一步就是先在孔壁上堆積一層導電物質，通過化學沉積的方式在整個直流電源PCB表面，也包括孔壁上形成1微米的銅膜。整個過程比如化學處理和清洗等都是由機器控制的。
外層直流電源PCB布局轉移
接下來會將外層的直流電源PCB布局轉移到銅箔上，過程和之前的內層芯板直流電源PCB布局轉移原理差不多，都是利用影印的膠片和感光膜將直流電源PCB布局轉移到銅箔上，唯一的不同是將會采用正片做板。
內層直流電源PCB布局轉移采用的是減成法，采用的是負片做板。直流電源PCB上被固化感光膜覆蓋的為線路，清洗掉沒固化的感光膜，露出的銅箔被蝕刻后，直流電源PCB布局線路被固化的感光膜保護而留下。
外層直流電源PCB布局轉移采用的是正常法，采用正片做板。直流電源PCB上被固化的感光膜覆蓋的為非線路區。清洗掉沒固化的感光膜后進行電鍍。有膜處無法電鍍，而沒有膜處，先鍍上銅后鍍上錫。退膜后進行堿性蝕刻，最后再退錫。線路圖形因為被錫的保護而留在板上。
將直流電源PCB用夾子夾住，將銅電鍍上去。之前提到，為了保證孔位有足夠好的導電性，孔壁上電鍍的銅膜必須要有25微米的厚度，所以整套系統將會由電腦自動控制，保證其精確性。
外層直流電源PCB蝕刻
接下來由一條完整的自動化流水線完成蝕刻的工序。首先將直流電源PCB板上被固化的感光膜清洗掉。然后用強堿清洗掉被其覆蓋的不需要的銅箔。再用退錫液將直流電源PCB布局銅箔上的錫鍍層退除。清洗干凈后4層直流電源PCB布局就完成了。
